KB-BJ>型变压器中性点接地保护装置如果单相接地隔离开关采用GW13系列的技术数据如下表:
产品 型号 |
变压器额 定电 压 kV | 变压器中性点 耐受电压 |
隔离开关 | 氧化锌避雷器 | 放电 间隙 |
电流互感器 | ||||||
雷电全波和截波耐受电压 kV (峰值) |
1min 工频 kV (有效值) |
额定电流 A | 操动机构 | 额定 电压 kV (有效值) |
持续运行电压 kV (有效值) |
直流1mA 参考 电压 kV 不小于 |
8/20µs雷电冲击电流残压 kV (峰值) |
工频放电电压 kV ±10% (有效值) |
型式 | 变比 | ||
KB-BJ-220 | 220 | 400 | 200 | 630 | CS14G (手动)或 CJ6 (电动) |
144 | 116 | 205 | 320 | 166 | 环氧树脂浇注全封闭支柱式 10kV |
100/5 200/5 300/5 400/5 500/5 600/5 |
KB-BJ-110 | 110 | 250 | 95 | 630 | 72 | 58 | 103 | 186 | 83 |
产品 型号 |
变压器额 定电压 kV | 变压器中性点 耐受电压 |
隔离开关 | 氧化锌避雷器 | 放电 间隙 |
电流互感器 | ||||||
雷电全波和截波耐受电压 kV (峰值) |
1min 工频 kV (有效值) |
额定电流 A | 操动机构 | 额定 电压 kV (有效值) |
持续运行电压 kV (有效值) |
直流1mA 参考 电压 kV 不小于 |
8/20µs雷电冲击电流残压 kV (峰值) |
工频放电电压 kV ±10% (有效值) |
型式 | 变比 | ||
KB-BJ-220 | 220 | 400 | 200 | 400 | CS8-5 (手动)或 CJ6 (电动) |
144 | 116 | 205 | 320 | 166 | 环氧树脂浇注全封闭支柱式 10kV |
100/5 200/5 300/5 400/5 500/5 600/5 |
KB-BJ-110 | 110 | 250 | 95 | 400 | 72 | 58 | 103 | 186 | 83 |

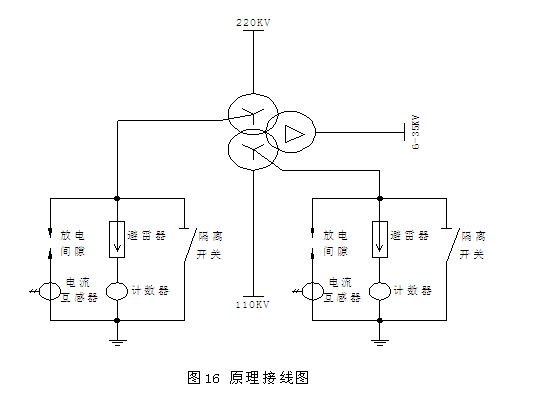

五、原理接线图
六、使用须知
订货时应告知变压器额定电压,电流互感器变比,隔离开关额定电流、操作机构形式,氧化锌避雷器额定电压等参数。当未具体指定时,将按本说明书技术数据标准配置交货。
电流互感器二次侧一般设0.5/10P两个次级。供测量保护使用。不用时应将其短路。
连接到变压器中性点的导线截面和型式由用户决定。 七、运输及储存
KB-BJ变压器中性点间隙保护成套装置装箱运输。
运输中应防雨、轻放、向上直立、防碰。 存放时应保持直立状态,存放地点环境温度在-40℃~+55℃范围内,不允许有易燃易爆性气体及化学物质。
