一、概 述
在供用电的线路中,电流大小相差悬殊,从几安培到几万安培不等。为便于仪器、仪表的测量,需要转换为比较统一的电流,另外供用电线路上的电压都比较高,如直接测量对仪器、仪表和人都是非常危险的。为此电力系统中一般采用电流互感器来测量一次电流,可以起到变流和电气隔离的双重作用。
保定志为电气科技有限公司生产的KB-LJ(K)系列零序电流互感器经电力工业部电气设备质量检测中心检测,质量优于国标GB1208-1997《电流互感器》,具有精度高,线性度好,运行可靠,安装方便,外型美观等特点。
孔径Ф40~Ф360的零序电流互感器(电缆型),有各种容量、变比、****限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。产品分整体式和组合式两类。互感器采用工程塑料外壳、树脂浇注全密封;外型美观、安装方便、节省安装空间、规格品种多,可适用各种保护装置和电力系统各种运行方式(中性点接地,中性点不接地,大电阻接地,小电阻接地和消弧线圈接地)的需要。

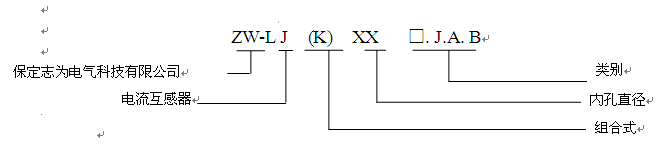

二、型号含义
空格:用于小电流接地选线装置 A:与DD11/60型继电器配合使用
J:用于微机型继电保护 B:与DL11/0.2型继电器配合使用
三、使用条件
1、环境温度:****温度+60℃,日平均气温不超过+40℃,最低气温-5℃;
2、海拔:不超过1000m(高原使用时特殊定货);
3、相对湿度:<85%;
4、交流电压0.4KV以上(电缆);
5、电网频率50Hz。
四、工作原理
零序电流互感器的工作原理与电流互感器相同,由二次线圈、铁心、绝缘支撑及出线端子等组成,是一种零序电流过滤器,它的二次侧反应一次系统的零序电流。这种电流互感器将三相的导体(母线或电缆)用一个铁芯包围住,二次绕组绕在同一个封闭的铁芯上。
正常情况下,由于一次侧三相电流对称,其向量和为零,铁芯中不会产生磁通,二次绕组中没有电流。当系统中发生单相接地故障时,三相电流之和不为零(等于3倍的零序电流),因此在铁芯中出现零序磁通,该刺痛在二次绕组感应出电动势,二次电流流过继电器使之动作。
五、安装
1、整体式互感器安装要在看铺设电缆前进行,电缆敷设时穿过互感器。
2、同名端: 一次由互感器“P1(L1)”侧穿入,二次侧为“S1(K1)”。
3、开口式互感器不受电缆铺设与否的限制,具体方法如下:
3.1拆下互感器“S/1(K/1)”、“S/2(K/2)”的联接压片;
3.2将互感器顶部两条内六角螺栓松开拆下,互感器便分成两部分;
3.3将互感器套在电缆上,把两个接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓,互感器两部分要对齐以免影响性能;
3.4将联接片固定在“S/1(K/1)”、“S/2(K/2)”上;
3.5开口式互感器上下两部分不可与其它互感器互换。
六、订货须知
由于电力系统的快速发展,运行方式多种多样,各类型的保护及装置层出不穷,又有大批的保护装置进口,所需要的零序电流互感器的种类也就很多,我公司可根据用户需要,设计生产各种规格和各种孔径的零序电流互感器以及与其配套的保护装置内的变送传感器。选型时可参照后附表一、表二。订货时请告知以下参数:
1、产品型号、内孔直径(㎜);
2、一次零序电流、二次电流(或电流比);
3、二次负荷容量或负载阻抗;
4、****限值系数、****级(如果有);
5、开口形式:开口式或整体式; 6、安装地点:户内或户外。
